எளிய வாயு கண்டறிதல் அமைப்பு

TH-1000B எளிய எரிவாயு கண்டறிதல் அமைப்பு முக்கியமாக எரிவாயு பகுப்பாய்வு துறையில் பயன்படுத்தப்படுகிறது. டிஹைமிடிஃபிகேஷன் மற்றும் தூசி வடிகட்டலுக்கான தளத்தில் அளவிடப்பட்ட வாயுவை மாதிரியாகக் கொண்டு, அளவிடப்பட்ட வாயு மாறியின் வெப்பநிலை மற்றும் ஈரப்பதத்தை ஒரு குறிப்பிட்ட வரம்பிற்குள் வைத்திருப்பதே முக்கிய கொள்கை, இதனால் வாயு பகுப்பாய்வி பொதுவாக செறிவைக் கண்டறிய முடியும். முழு செயல்முறையும் தானியங்கி மற்றும் மனித தலையீடு தேவையில்லை. அளவிடப்பட்ட வாயுவில் சிறிய தூசி, சிறிய நீர் நீராவி மற்றும் சாதாரண வெப்பநிலை ஆகியவற்றைக் கொண்ட சந்தர்ப்பங்களில் Th1000 எரிவாயு முன்கூட்டிய சிகிச்சை முறை பயன்படுத்தப்படுகிறது.

மாதிரி: TH-1000B

விசாரணையை அனுப்பு

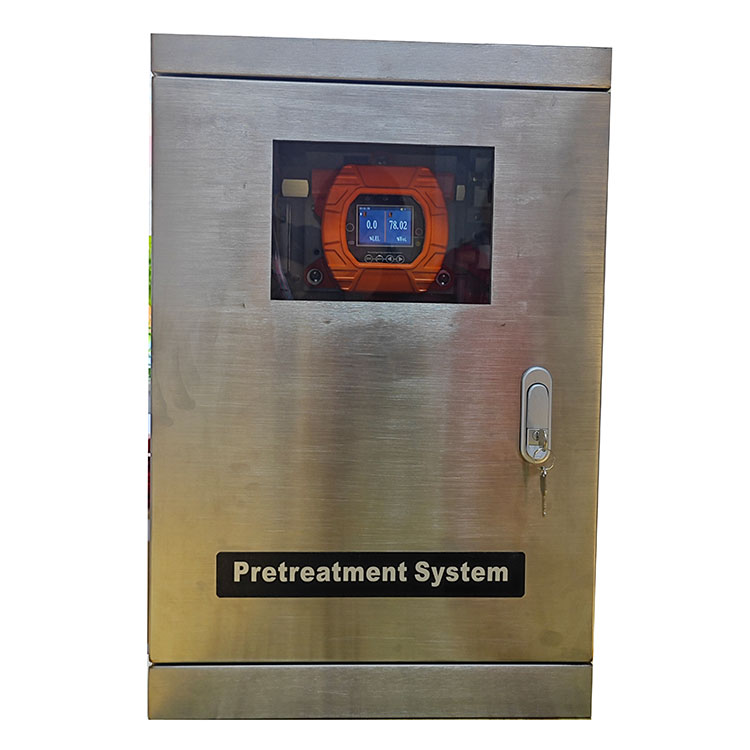

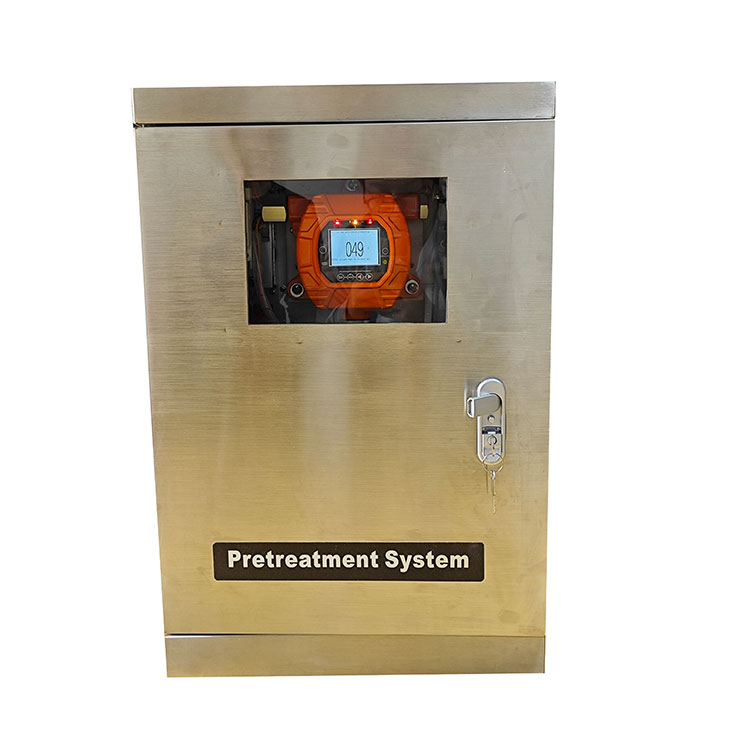

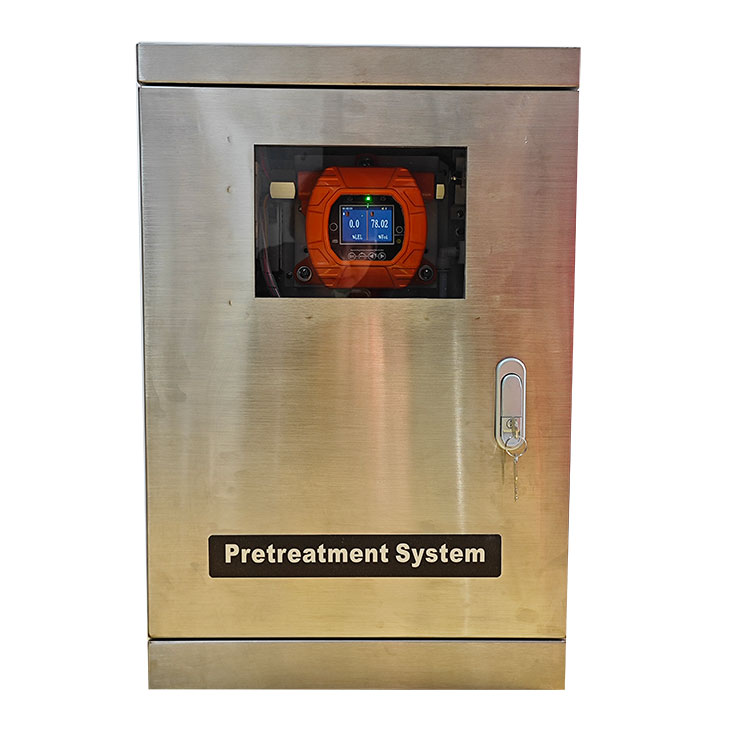

TH-1000B எளிய எரிவாயு கண்டறிதல் அமைப்பு

நீர்ப்புகா வடிவமைப்பு, வேகமான மற்றும் நிலையான கண்டறிதல்.

எளிய எரிவாயு கண்டறிதல் அமைப்பு சேஸில் அல்லது வெளிப்புறமாக உருவாக்கப்படலாம்.

நிலையான மாதிரி தூரம் 10 மீட்டர், மற்றும் விருப்ப வெற்றிட பம்புடன் அதிகபட்ச மாதிரி தூரம் 70 மீட்டருக்கு மேல் உள்ளது.

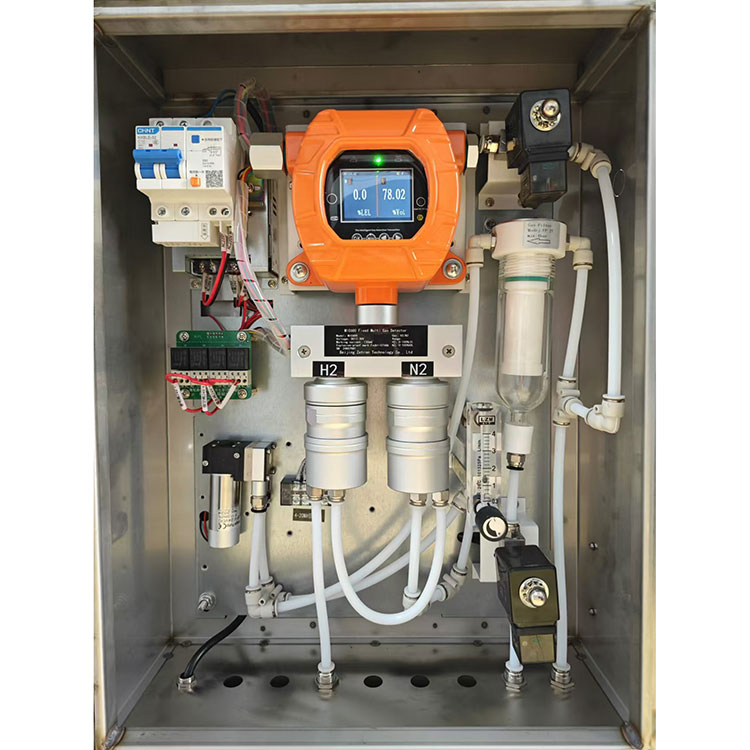

தயாரிப்பு உள்ளமைவு

Th-1000B	முன் செயலாக்கம்
அம்சங்கள்: சாளரத்துடன் பொருந்தக்கூடிய சந்தர்ப்பங்கள்: சாதாரண வெப்பநிலை ஒரு சிறிய அளவு நீர் நீராவி ஒரு சிறிய அளவு தூசி	201 எஃகு சேஸ் (சாளரத்துடன்) வெடிப்பு அல்லாத-ஆதாரம் சேஸ், தனிப்பயனாக்கக்கூடிய வெடிப்பு-ஆதாரம் சேஸ்
	MIC-500S எரிவாயு கண்டறிதல்
	கண்ணாடி மின்தேக்கி வடிகட்டி
	மின்காந்த வடிகால் வால்வு
	தூரிகை இல்லாத டி.சி பம்ப்
	ரிலே விரிவாக்க வாரியம்
	சக்தி மேலாண்மை அமைப்பு
	ஓட்டம்-மூலம் இணைப்பு
	குழாய் இணைக்கிறது
	பரிமாணங்கள் (600400170 மிமீ)

கண்டறிதல் வாயு	நச்சு வாயுக்கள், ஆக்ஸிஜன், கார்பன் டை ஆக்சைடு, எரியக்கூடிய மற்றும் வெடிக்கும் வாயுக்கள், டி.வி.ஓ.சி போன்றவை.
கண்டறிதல் வரம்பு	0 ~ 1, 10, 100, 1000, 5000, 50000ppm (mg/m3); 0 ~ 100%LEL; 0 ~ 200mg/l; 0 ~ 20%, 50%, 100%தொகுதி; பிற வரம்புகள் விருப்பமானவை,
தீர்மானம்	0.001 பிபிஎம், 0.01 பிபிஎம், 0.1 பிபிஎம், 1 பிபிஎம்; 0.1%LEL; 0.1mg/L; 0.01%தொகுதி, 0.001%தொகுதி; பிற தீர்மானங்களைத் தனிப்பயனாக்கலாம்,
கண்டறிதல் கொள்கை	எரிவாயு வகை, வரம்பு, தள சூழல் மற்றும் பயனர் தேவைகளைப் பொறுத்து மின் வேதியியல், வினையூக்க எரிப்பு, அகச்சிவப்பு, வெப்ப கடத்துத்திறன், பிஐடி புகைப்படம், புற ஊதா உறிஞ்சுதல், லேசர் டி.டி.எல்.ஏக்கள் போன்றவை.
வழக்கமான துல்லியம்	± ± 3%F.S (சென்சார் செயல்திறனின்படி அதிக துல்லியத்தை தனிப்பயனாக்கலாம்)
நேரியல்	பிளஸ் அல்லது கழித்தல் 2% அல்லது அதற்கும் குறைவாக
மறுமொழி நேரம்	T90≤30 வினாடிகள்
பதப்படுத்தப்பட்ட மாதிரி வாயு	வெப்பநிலை அதிகமாக இல்லை, நீர் நீராவி பெரிதாக இல்லை, தூசி அதிகம் இல்லை
பதப்படுத்தப்பட்ட மாதிரி வாயு	(ஈரப்பதம் மிக அதிகமாகவும், தூசி பெரியதாகவும் இருக்கும்போது, பிற முன் சிகிச்சை தேவைப்படுகிறது)
வேலை முறை	நிலையான வெப்பநிலை: 25 the சிகிச்சையின் பின்னர், அமைக்கப்படலாம் (விரும்பினால்)
வேலை மின்னழுத்தம்	நிலையான ஈரப்பதம்: 70%RH, சிகிச்சையின் பின்னர் ஈரப்பதம் அமைக்கப்படலாம் (விரும்பினால்)
வேலை சூழல்	நிலையான தொடர்ச்சியான செயல்பாடு, பம்ப் வகை அளவீட்டு (நேர்மறை அழுத்தம், எதிர்மறை அழுத்தம், வெற்றிட சூழல் இருக்கலாம்)
மாதிரி தூரம்	220vac, 50 ஹெர்ட்ஸ்
காட்சி முறை	இயக்க வெப்பநிலை -40 ℃ ~ +70 ℃ (வழக்கமான மதிப்பு), உறவினர் ஈரப்பதம் ≤99%RH, அழுத்தம்: 0.1MPA +/- 20%,
சிக்னல் வெளியீடு	மாதிரி வெப்பநிலை: -40 ℃ ~ +70 ℃ (தரநிலை)
அலாரம் பயன்முறை	தரநிலை 10 மீட்டர், விருப்பமான உயர்-சக்தி வெற்றிட பம்பின் மாதிரி தூரம் 70 மீட்டருக்கு மேல் அதிகமாக உள்ளது, அளவிடப்பட்ட வாயுவின் அழுத்தம் ஒப்பீட்டளவில் பெரியதாக இருந்தால், மாதிரி தூரம் பெரியதாக இருக்கும்
பாதுகாப்பு நிலை	தளத்தில் 1.7 அங்குல எச்டி வண்ண காட்சி,
மின் இடைமுகம்	① மூன்று (நான்கு) கம்பி அமைப்பு 4 ~ 20mA, பல்வேறு அலாரம் கட்டுப்படுத்திகள், பி.எல்.சி, டி.சி.எஸ் மற்றும் பிற கட்டுப்பாட்டு அமைப்புகளுடன் இணைக்கப்படலாம்;
வெளிப்புற பெட்டி பொருள்	2 பஸ் RS485 (RTU), நிலையான மோட்பஸ் நெறிமுறை;
வெளிப்புற பரிமாணங்கள்	Rel ரிலே உயர் மற்றும் குறைந்த அலாரம் சுவிட்ச் வெளியீடு (நிலையான 1 தொகுப்பு, விருப்பமாக 1 செட் சேர்க்கவும்), செயலற்ற தொடர்பு (உலர் முனை)
நிலையான பாகங்கள்	விரும்பினால்: 0 ~ 20ma, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, வயர்லெஸ் டிரான்ஸ்மிஷன், நெட்வொர்க் டிரான்ஸ்மிஷன், எஸ்எம்எஸ் அலாரம்
உற்பத்தியாளர் தகுதி சான்றிதழ்	இயல்புநிலை வெளியீடு 1. இரண்டு செயலற்ற தொடர்பு (உலர் முனை) வெளியீடுகள் விருப்பமானவை. அலாரம் புள்ளிகளை அமைக்கலாம். ஆன்-சைட் கேட்கக்கூடிய மற்றும் காட்சி அலாரம் (விரும்பினால்)
