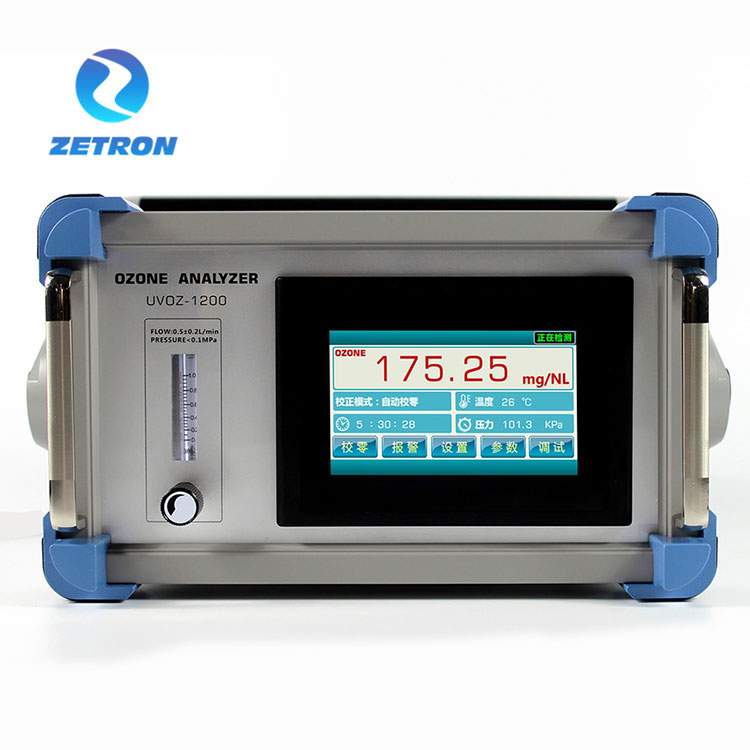

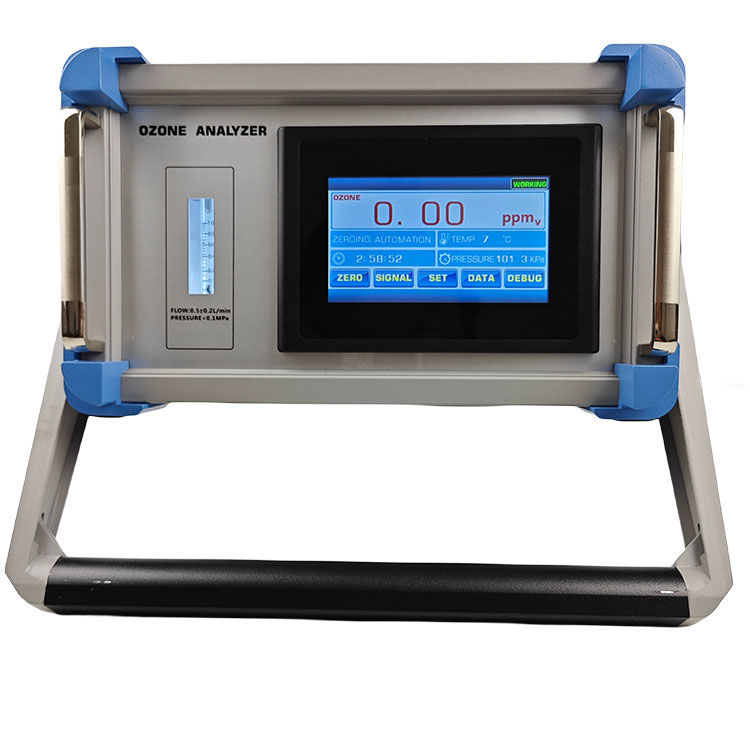

புற ஊதா ஓசோன் டிடெக்டர்

பொது விளக்கம்

யு.வி. ஓசோன் டிடெக்டர் என்பது ஓசோன் உள்ளடக்கத்தை காற்று அல்லது ஆக்ஸிஜனில் அளவிடுவதற்கான நுண்செயலி அடிப்படையிலான இரட்டை பீம் ஃபோட்டோமீட்டர் (யு.வி 254 என்.எம்) ஆகும்.

மாதிரி வாயுவில் உள்ள ஓசோன் உள்ளடக்கத்தை மதிப்பிடுவதற்கு துவோசோன் டிடெக்டர் அளவீட்டு சேனலில் புற ஊதா கதிர்வீச்சையும், குறிப்பு சேனலில் புற ஊதா கதிர்வீச்சையும், வெப்பநிலை மற்றும் குவெட்டில் உள்ள அழுத்தம்.

ஓசோன் பகுப்பாய்வி தொடுதிரை செயல்பாட்டு இடைமுகத்தைக் கொண்டுள்ளது, இது நிகழ்நேர ஓசோன் செறிவைக் காட்டுகிறது. மேலும் தொடுதிரை அழுத்தம் மற்றும் வெப்பநிலை இழப்பீட்டு காட்சியுடன் உள்ளது. அதிக செறிவு (ஜி/என்எம் 3) வரம்பிற்கு, இது ஓட்ட உள்ளீட்டின் செயல்பாட்டைக் கொண்டுள்ளது, இது ஓசோன் ஜெனரேட்டரின் வெளியீட்டை உண்மையான நேரத்தில் காண்பிக்க முடியும். கண்டறிதல் துல்லியத்தை பாதிக்காமல் பூஜ்ஜிய சறுக்கல் தடுக்க உயர் ஒளி பரிமாற்ற குவார்ட்ஸுடன் முக்கிய கூறு நீண்ட ஆயுள் புற ஊதா ஒளி அமைப்பை ஏற்றுக்கொள்கிறது. உபகரணங்கள் தொடர்ந்து 24 மணிநேரம் இயங்க முடியும் என்பதை உறுதிப்படுத்த பூஜ்ஜியமாக இருக்கும்போது ஓசோன் உள்ளீட்டை மூட வேண்டிய அவசியமில்லை.

ஓசோன் செறிவு ஓசோனின் சதவீத எடை (%wt/wt), ஒரு சாதாரண கன மீட்டருக்கு மாதிரி வாயு (g/nm3) அல்லது பிபிஎம்வி (அக்: ஜி/எம் 3 அல்லது பிபிஎம்) ஒரு ஆல்பானுமெரிக் டிஸ்ப்ளேயில் காட்டப்படுகிறது. செயல்பாட்டின் போது செறிவு அலகு மாற்றப்படலாம்.

கூடுதல் மாற்றக்கூடிய அளவுருக்கள் மற்றவற்றில் உள்ளன:

அழுத்தம் காட்சி அலகு (கேபிஏ)

அலாரம் அளவுருக்கள் (உயர்/குறைந்த வாசல்)

கேரியர் வாயுவின் தன்மை: காற்று அல்லது ஆக்ஸிஜன் (உள்ளிட்ட பி.எஸ்.ஏ)

RS-485 இடைமுக அளவுருக்கள்

4-20ma சமிக்ஞை வெளியீடு

நிறுவல் மற்றும் மின் இணைப்பு

மாதிரி வாயு இணைப்புக்கு 6 x 4 மிமீ PTFE குழாய் பயன்படுத்தப்பட வேண்டும் (நாங்கள் கோரிக்கையின் பேரில் வழங்குவோம்). மாதிரி வாயு மாதிரி வாயு வடிகட்டி ("இல்") வழியாக இணைக்கப்பட வேண்டும். செறிவு அளவீட்டின் நேர பின்னடைவு சார்ந்துள்ளது

அ) மாதிரி வாயுவின் ஓட்ட விகிதம்,

ஆ) பகுப்பாய்விக்கு குழாய்களின் நீளம்,

c) குழாய்களின் குறுக்குவெட்டு (குழாய் 6x4 மிமீ, அதிகமாக இல்லை!),

ஈ) பகுப்பாய்வியின் நேர பின்னடைவு. பரிந்துரைக்கப்பட்ட ஓட்ட விகிதத்தில் .2 முதல் 1 எல்/நிமிடம் நேர பின்னடைவு 2 முதல் 0.4 வி முதல் 6 x 4 மிமீ குழாய் நீளம் 2 மீ.

பின்வரும் வரைபடங்கள் சாத்தியமான உள்ளமைவுகளைக் காட்டுகின்றன:

மாதிரி முறை: நேர்மறை அழுத்தம் மாதிரி;

காட்சி இடைமுகம்: 4.3 அங்குல தொடுதிரை செயல்பாட்டு இடைமுகம்;

உள்ளடக்க இடைமுகம்: ஓசோன் செறிவு, வெப்பநிலை, அழுத்தம்;

துணை செயல்பாடுகள்: வெப்பநிலை இழப்பீடு, அழுத்தம் இழப்பீடு;

காட்சி அலகு: ஜி/என்எம் 3, எம்ஜி/என்எல் விருப்பமானது;

காட்சி தெளிவுத்திறன்: 0.01 கிராம்/என்எம் 3;

வாயு ஓட்ட விகிதம்: 0.5 எல் ± 0.2 எல்/நிமிடம்;

உள்ளீட்டு அழுத்தம்: <0.1MPA;

செறிவு பிழை: அதிகபட்சம் 0.5% FS;

நேரியல் பிழை: அதிகபட்சம் 0.5% FS;

பூஜ்ஜிய சறுக்கல்: <± 0.3%. Fs;

எதிர்வினை நேரம்: ≤ 1 வினாடி;

சுற்றுச்சூழல் வெப்பநிலை: -30 ~ 80 ℃;

பைப்லைன் இடைமுக முறை: விரைவான இறுக்குதல் (துருப்பிடிக்காத எஃகு);

பைபாஸ் மாதிரி விட்டம்: φ 6 (6 மிமீ * 4 மிமீ);

தொடர்பு முறை: RS-485;

வெளியீட்டு முறை: 4-20 எம்ஏ (செயலில்);

மின்சாரம்: 24 வி டி.சி;

அளவு: 120 மிமீ (உயரம்) × 160 மிமீ (அகலம்) × 60 மிமீ ஆழம்;

குறிப்பு: 1mg/l = 1g/m3 = 467ppm;

இலவச உத்தரவாதம்: 24 மாதங்கள் (ஹோஸ்டுக்கு);

நிலையான உள்ளமைவு: அரிப்பு எதிர்ப்பு ஓட்ட மீட்டர், ஓசோன் வெளியேற்ற அழிப்பான், ஓசோன் உட்கொள்ளல் (தூசி) வடிகட்டி.

தயாரிப்பு அம்சங்கள்:

அளவீட்டு அம்சங்கள்: பூஜ்ஜிய புள்ளி தானியங்கி சரிசெய்தல் செயல்பாட்டுடன் காப்புரிமை பெற்ற தொழில்நுட்பம், இரட்டை பாதை புற ஊதா உறிஞ்சுதல் கொள்கை, வெளிநாட்டு நீண்ட ஆயுள் புற ஊதா எல்இடி ஒளி மூல, தொடர்ச்சியான செயல்பாடு, கண்டறிதல் செறிவின் நிலைத்தன்மையை உறுதி செய்கிறது.

சோதனை முறை: இரட்டை பாதை புற ஊதா உறிஞ்சுதல் முறை, நீண்ட ஆயுள் ஒளி மூல அமைப்பு, அதிக அளவீட்டு துல்லியம்.

அளவீட்டுக் கொள்கை: லம்பேர்ட் பீர் சட்டத்தின்படி, ஃபோட்டோமெட்ரிக் உறிஞ்சுதலின் கொள்கையின் மூலம் துல்லியமான அளவீடுகள் செய்யப்படுகின்றன.

ஒளி மூல அமைப்பு: வெளிநாட்டு நீண்ட ஆயுள் புற ஊதா ஒளி மூல அமைப்பு (லென்ஸுடன் புற ஊதா எல்.ஈ.டி ஒளி மூல), 2 ஆண்டுகள் இலவச உத்தரவாதத்துடன்.

பயன்பாடு: நீர்ப்புகா விமான செருகல்கள் பொருத்தப்பட்டிருக்கும், அதை உட்புறத்தில் நிறுவவும் பயன்படுத்தவும் பரிந்துரைக்கப்படுகிறது.

ஒளி பூல் அமைப்பு: தனி ஒளி பூல் தொழில்நுட்பம், கசிவு இலவசம், உயர் அழுத்த எதிர்ப்பு மற்றும் அதிக ஓட்ட மாதிரி வாயு தாக்கத்திற்கு எதிர்ப்பு.

நுண்ணறிவு இழப்பீடு: ஆட்டோமாவுடன் வெப்பநிலை மற்றும் அழுத்தம் இழப்பீடு மற்றும் காட்சியில் கட்டப்பட்டுள்ளது

கட்டமைப்பு

காட்சி குழு மற்றும் காட்சி திரை

சக்தி உள்ளீடு, சிக்னல் வெளியீடு, ஓசோன் இன்லெட், ஓசோன் கடையின்

சக்தி உள்ளீடு:

சிக்னல் முனைய வெளியீடு:

இணைப்பு மற்றும் செயல்முறை

யு.வி. ஓசோன் டிடெக்டர், இணை கிளை மாதிரி இணைப்பு வரைபடம்

(குறிப்பு: ஓசோன் வெளியேற்ற அழிவு சாதனம் வழியாகச் சென்றபின் இந்த இணைப்பு செயல்முறையைப் பயன்படுத்தவும், தனி மாதிரி மற்றும் வளிமண்டலத்தை வெளியேற்றவும் பரிந்துரைக்கப்படுகிறது.)

புற ஊதா ஓசோன் டிடெக்டர், தொடர் மாதிரி இணைப்பு வரைபடம்

.

மாதிரி: யு.வி. ஓசோன் டிடெக்டர்

அளவீட்டு வரம்பு: 0-300G/NM3

விருப்ப வரம்பு: 0-300G/NM3, 0-100G/NM3, 0-50G/NM3;

ஒளி மூல ஆயுட்காலம்: தோராயமாக 30000-50000 மணி;
