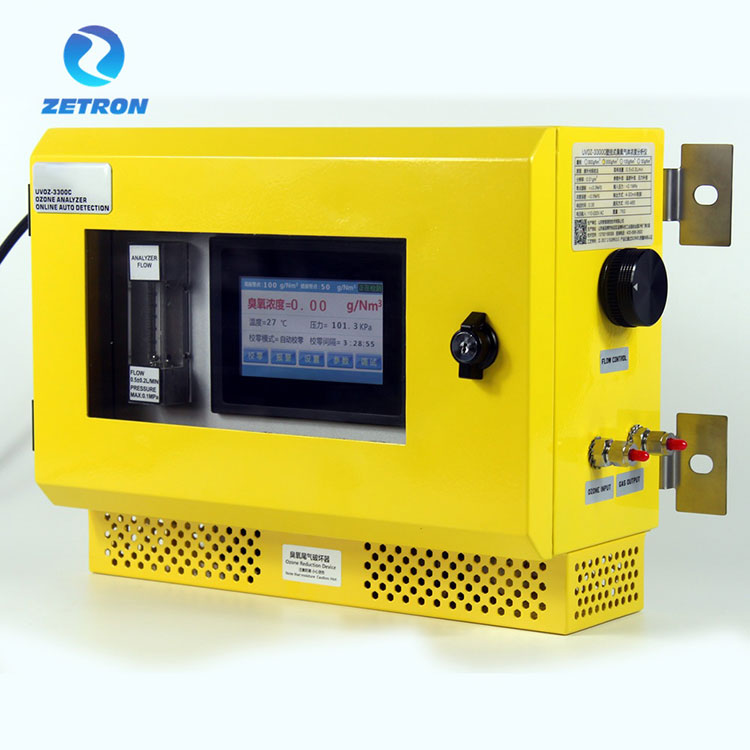

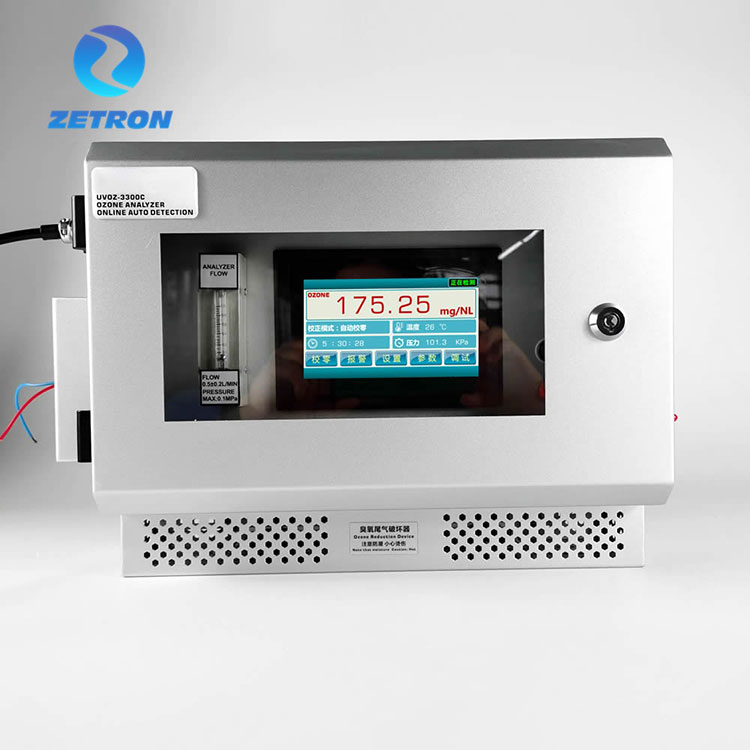

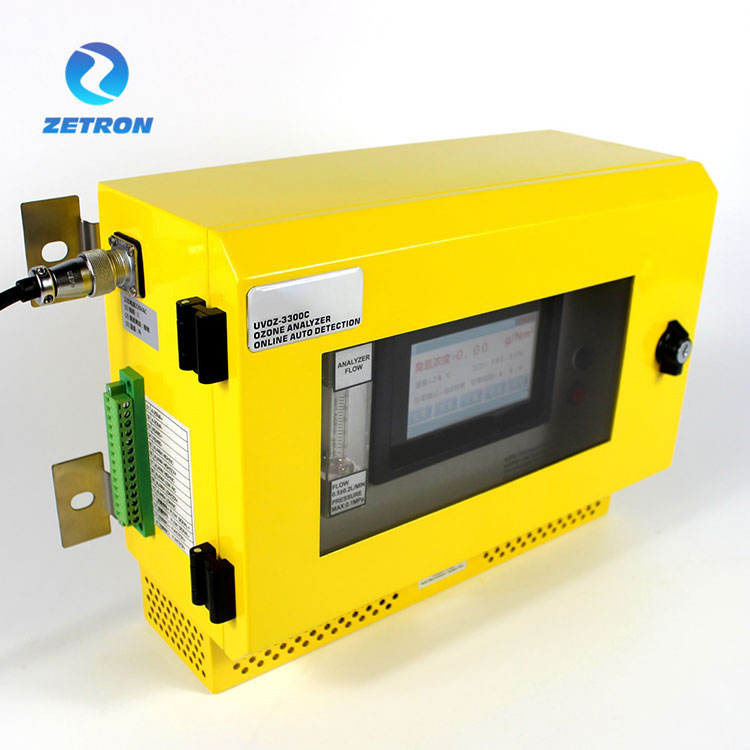

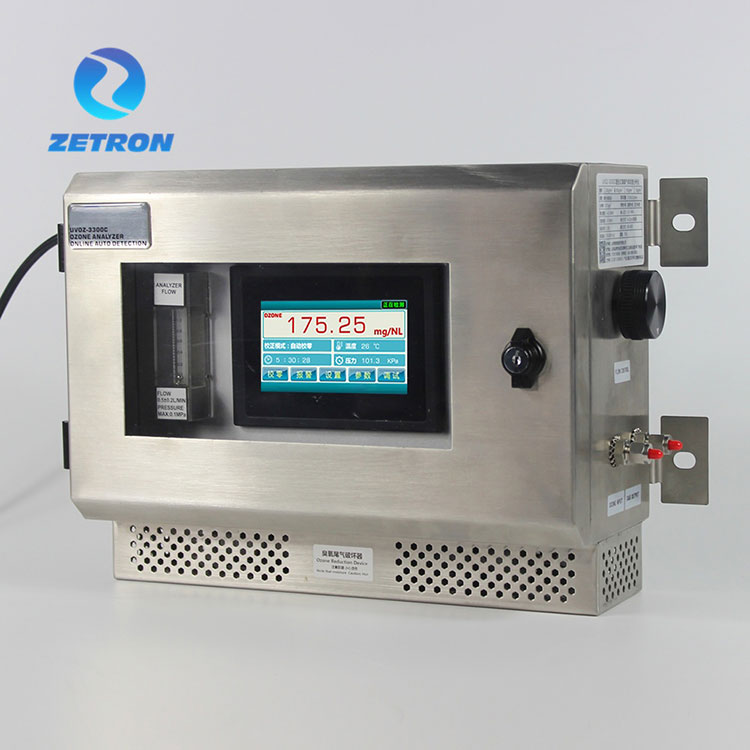

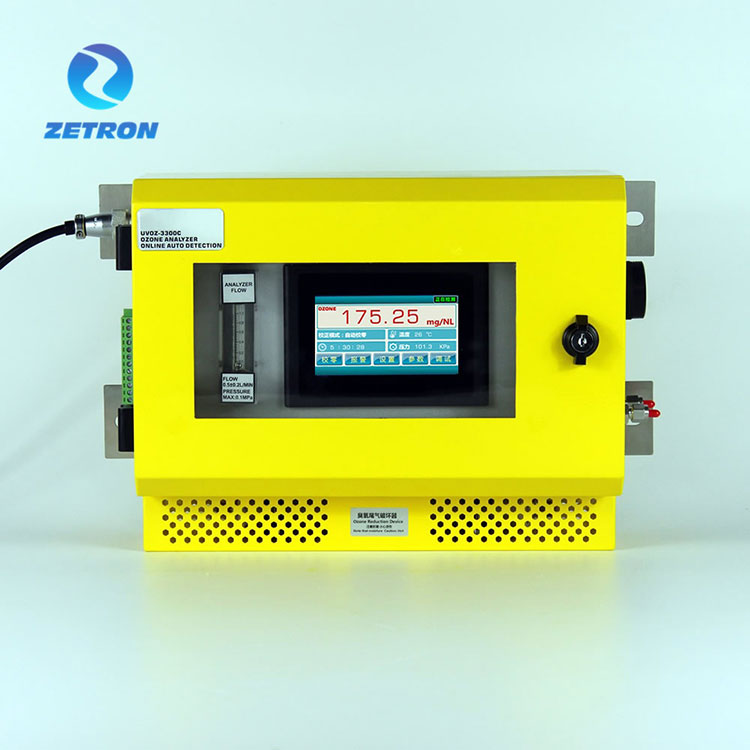

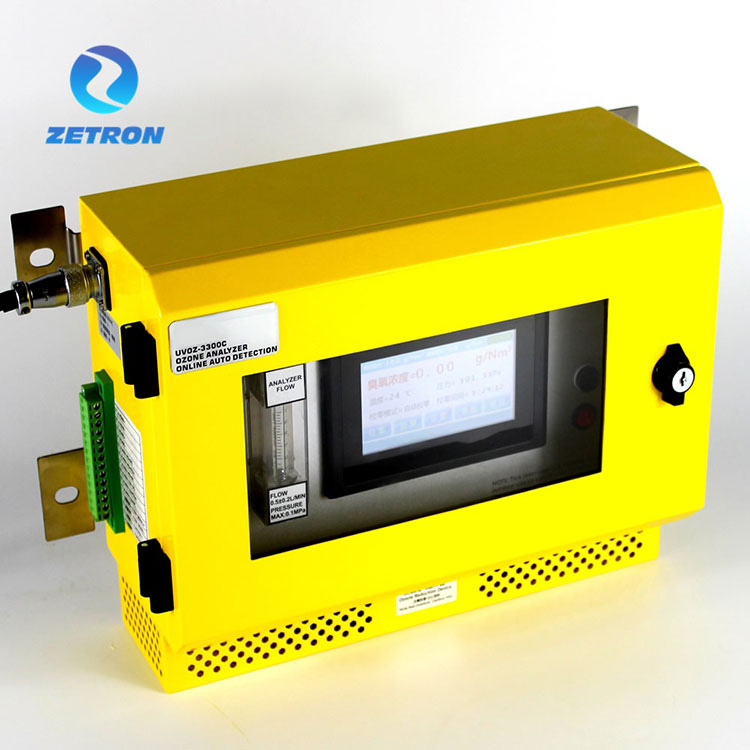

சுவர் பொருத்தப்பட்ட ஓசோன் பகுப்பாய்வி

லம்பேர்ட் மசோதாவின் சட்டத்தின் அடிப்படையில், தற்போதைய ஓசோன் செறிவைக் கணக்கிடுவதற்கு புற ஊதா உறிஞ்சுதலுக்கு முன்னும் பின்னும் ஒளி சமிக்ஞையின் தீவிரத்தை அளவிடுவதன் மூலம் பகுப்பாய்வு செய்வதன் மூலம். உபகரணங்கள் விளக்கு குழாயின் நுண்ணறிவு மேலாண்மை அமைப்புடன் மேம்பட்ட இரட்டை புற ஊதா ஒளி மூல அமைப்பை ஏற்றுக்கொள்கின்றன மற்றும் பிரிக்கப்பட்ட ஒளிச்சேர்க்கை தொழில்நுட்பத்தை செயல்படுத்தும் ஒளிமின்னழுத்தத்தை செயல்படுத்துகிறது, இது கசிவு, ஆன்டி எதிர்ப்பு தாக்குதல்.

சுவரில் பொருத்தப்பட்ட ஓசோன் பகுப்பாய்வி தொடுதிரை செயல்பாட்டு இடைமுகத்தைக் கொண்டுள்ளது, இது நிகழ்நேர ஓசோன் செறிவைக் காட்டுகிறது. மேலும் தொடுதிரை அழுத்தம் மற்றும் வெப்பநிலை இழப்பீட்டு காட்சியுடன் உள்ளது. அதிக செறிவு (ஜி/என்எம் 3) வரம்பிற்கு, இது ஓட்ட உள்ளீட்டின் செயல்பாட்டைக் கொண்டுள்ளது, இது ஓசோன் ஜெனரேட்டரின் வெளியீட்டை உண்மையான நேரத்தில் காண்பிக்க முடியும். கண்டறிதல் துல்லியத்தை பாதிக்காமல் பூஜ்ஜிய சறுக்கல் தடுக்க உயர் ஒளி பரிமாற்ற குவார்ட்ஸுடன் முக்கிய கூறு நீண்ட ஆயுள் புற ஊதா ஒளி அமைப்பை ஏற்றுக்கொள்கிறது. உபகரணங்கள் தொடர்ந்து 24 மணிநேரம் இயங்க முடியும் என்பதை உறுதிப்படுத்த பூஜ்ஜியமாக இருக்கும்போது ஓசோன் உள்ளீட்டை மூட வேண்டிய அவசியமில்லை.

ஓசோன் செறிவு ஓசோனின் சதவீத எடையில் (%wt/wt), ஆல்பனூமெரிக் காட்சியில் சாதாரண கன மீட்டருக்கு (g/nm3) ஒரு சாதாரண கன மீட்டருக்கு ஓசோன் கிராம் காட்டப்பட்டுள்ளது. செயல்பாட்டின் போது செறிவு அலகு மாற்றப்படலாம்.

கூடுதல் மாற்றக்கூடிய அளவுருக்கள் மற்றவற்றில் உள்ளன:

அழுத்தம் காட்சி அலகு (கேபிஏ)

அலாரம் அளவுருக்கள் (உயர்/குறைந்த வாசல்)

கேரியர் வாயுவின் தன்மை: காற்று அல்லது ஆக்ஸிஜன் (உள்ளிட்ட பி.எஸ்.ஏ)

RS-485 இடைமுக அளவுருக்கள்

4-20ma சமிக்ஞை வெளியீடு

விருப்ப வரம்பு மற்றும் வேலை முறை

 தொழில்நுட்ப அம்சங்கள்

கட்டமைப்பு

சக்தி உள்ளீடு

அலாரம் ஒற்றை வெளியீடு

ஒற்றை வெளியீடு

இணைப்பு மற்றும் செயல்முறை

ஓசோன் அனலைசர் செயலில் அழுத்தம் மாதிரி செயல்முறை வரைபடம்

செயல்பாட்டு அறிவுறுத்தல்

【1

இந்த பகுப்பாய்வி உட்புற நிறுவல் மற்றும் செயல்பாட்டிற்கு பயன்படுத்தப்படுகிறது. 5 நிமிடங்கள் முன்கூட்டியே சூடாக்க பரிந்துரைக்கப்படுகிறது, பின்னர் ஒரு முறை பூஜ்ஜியமாக இருக்கும். இதை ஆன்லைனில் 24 மணி நேரம் பயன்படுத்தலாம். பயன்படுத்தும் போது சக்தி மற்றும் சுற்றுச்சூழலின் பாதுகாப்பில் கவனம் செலுத்துங்கள். இது புற ஊதா எல்.ஈ.டி ஒளி மூல கண்காணிப்பு அமைப்புடன் பொருத்தப்பட்டுள்ளது, மேலும் ஒளி மூலத்தின் பிரகாசத்திற்கு ஏற்ப கணினி சரிசெய்யப்படும். ஓசோன் இல்லாமல் பூஜ்ஜிய விலகல் என்றால், நீங்கள் சுத்தம் செய்ய கைமுறையாக பூஜ்ஜியமாக்கலாம். எப்போதாவது, பூஜ்ஜிய விலகல் ஏற்படுகிறது, இது புறக்கணிக்கப்படலாம்.

【2】 எச்சரிக்கைகள்

One இந்த ஓசோன் பகுப்பாய்வி உட்புறத்திற்கு பயன்படுத்தப்படுகிறது மற்றும் சூழலை காற்றோட்டமாக, உலர்ந்த, வேறு அரிக்கும் வாயுக்கள் இல்லை. குறிப்பாக, சூழலில் அம்மோனியா, ஹைட்ரஜன் குளோரைடு, ஹைட்ரஜன் சல்பைட் மற்றும் பிற வாயுக்கள் இருந்தால், சரியான நேரத்தில் அரிப்பிலிருந்து பாதுகாக்கப்பட வேண்டும். இந்த நிபந்தனையால் ஏற்படும் எந்தவொரு பிரச்சனையும் இலவச உத்தரவாதத்திற்குள் இல்லை.

② கிளீன் மற்றும் உலர்ந்த ஓசோன் வாயு உத்தரவாதம் அளிக்கப்பட வேண்டும். தேவைப்பட்டால், ஈரப்பதமான இடங்களில் அல்லது எண்ணெய், தூசி, வடிப்பான்கள் (ஃப்ளூ எரிவாயு வடிப்பான்கள்) மற்றும் டிஹைமிடிஃபையர்கள் (மின்னணு மின்தேக்கிகள்) ஆகியவற்றுடன் ஓசோன் வாயுவின் செறிவைக் கண்டறிந்தால், கருவியின் நுழைவாயிலில் நிறுவப்பட வேண்டும். இல்லையெனில் இந்த நிபந்தனையால் ஏற்படும் எந்தவொரு சிக்கலும் இலவச உத்தரவாதத்திற்குள் இல்லை.

வெளியேற்ற வாயு அழிக்கும் கடையின் பிரதான குழாயுடன் இணைக்க இது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது, மேலும் வெளியேற்ற வாயுவை காலியாகவோ அல்லது அழிக்கவோ வேண்டும்.

The கருவி நீண்ட காலத்திற்கு பயன்படுத்தப்படாவிட்டால், ஹீட்டரை தவறாமல் மின்மயமாக்கவும், ஈரப்பதத்திற்கு எதிராக கருவியை சேமிக்கவும் அவசியம்

உழைக்கும் மாநிலத்தில் எரிவாயு அழிப்பான் உற்சாகமாக இருக்கும், இது கை நேரடி தொடுவதை கண்டிப்பாக தடைசெய்கிறது. ஈரப்பதம் காப்பு நீண்ட காலமாக இருந்தால் வெளியேற்ற வாயு அழிப்பான் மீது கவனம் செலுத்துங்கள். கடையின் ஓசோன் வாயு வழிதல் கண்டால், அதை மாற்றுவதற்கு உற்பத்தியைத் தொடர்பு கொள்ளவும்.

Inter இன்லெட் இணைப்பு குழாய் PTFE பொருளைப் பயன்படுத்த வேண்டும்.

உற்பத்தியாளரின் காற்று வடிகட்டி தூசி துகள்களை மட்டுமே வடிகட்ட முடியும். எண்ணெய் மூடுபனி, நீர் மூடுபனி மற்றும் பிற ஊடகங்களுடன் ஓசோன் வாயுவைக் கண்டறிய பயனர் தேவைப்பட்டால், முன் சிகிச்சை சாதனத்தைத் தனிப்பயனாக்க உற்பத்தியாளரை சரியான நேரத்தில் தொடர்பு கொள்ளவும்.

சி. செயல்பாட்டு இடைமுகம்

（உயர் செறிவு 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3

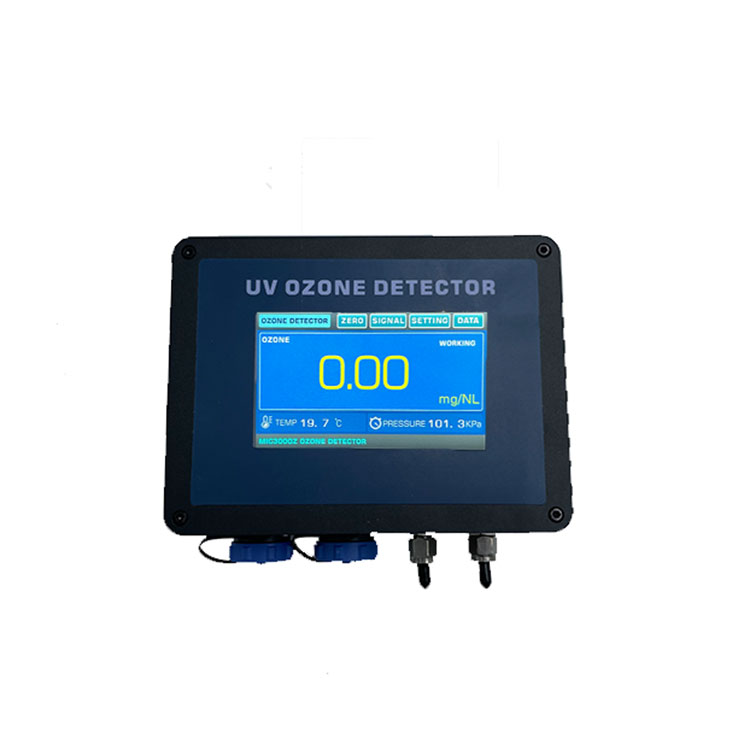

முக்கிய இடைமுகம்-இயல்பான காட்சி செயல்பாடு

"வேலை", "அளவுத்திருத்தம்" மற்றும் "பிழை" ஆகியவை பிரதான திரை காட்சி இடைமுகத்தின் கீழ் வலது மூலையில் காட்டப்படும்.

Work வேலை: சோதனை நிலையை இயக்கவும்

● ஜீரோயிங்: கருவி பூஜ்ஜிய அளவுத்திருத்த செயல்பாட்டில் உள்ளது

● பிழை: ஓசோன் அனலைசர் தோல்வி. சரியான நேரத்தில் உற்பத்தியாளரை தொடர்பு கொள்ளவும்.

● ஏற்றுதல்: கருவி இயக்கப்பட்ட பிறகு, சூடான இயந்திரம் ஏற்றுதல் நிலையை காட்டுகிறது

பூஜ்ஜிய மெனு

பயனர்கள் நிலைமைக்கு ஏற்ப "கையேடு பூஜ்ஜிய அளவுத்திருத்தம்" மற்றும் "தானியங்கி பூஜ்ஜிய அளவுத்திருத்தம்" முறைகளுக்கு இடையே தேர்வு செய்யலாம்.

தானியங்கி பூஜ்ஜிய அளவுத்திருத்த இடைவெளி நேரத்தை பயனர்கள் தங்கள் தேவைகளுக்கு ஏற்ப அமைக்கலாம்.

ஓசோன் செறிவு மதிப்பு BE100G/NM3 க்கு கண்டறியப்படும்போது, ​​உற்பத்தியாளர் 24-96 மணிநேர தானியங்கி பூஜ்ஜிய அளவுத்திருத்த நேரத்தை பரிந்துரைக்கிறார்.

ஓசோன் செறிவு மதிப்புகள் ≤100 கிராம்/என்எம் 3 ஐக் கண்டறியும்போது, ​​உற்பத்தியாளர் 8-12 மணிநேர தானியங்கி பூஜ்ஜிய அளவுத்திருத்த நேரத்தை பரிந்துரைக்கிறார்.

"கையேடு பூஜ்ஜிய அளவுத்திருத்தம் ஒரு முறை" பொத்தானை, தூண்டப்படும்போது, ​​ஓசோன் வாயு செறிவு பகுப்பாய்வியில் பூஜ்ஜிய அளவுத்திருத்த செயல்பாட்டை செய்கிறது.

சிக்னல் மெனு

பயனர்கள் தங்கள் நிலைமைக்கு ஏற்ப "உயர் அலாரம் புள்ளிகள்" மற்றும் "குறைந்த அலாரம் புள்ளிகள்" ஆகியவற்றை அமைக்கலாம். ரிலே சிக்னல் வெளியீட்டின் இரண்டு செட் கருவி, பயனர்கள் NO, COM, NC ரிலே சிக்னல்களின் இரண்டு தொகுப்புகளை இணைக்க முடியும்.

ரிலே சிக்னல்களைப் பயன்படுத்தும் போது, ​​ரிலே சிக்னல்கள் அதிகபட்சம் 24 வி உடன் டி.சி பவர் உள்ளீடாக இருக்க வேண்டும் என்பதைக் கவனத்தில் கொள்ள வேண்டும். ரிலே சிக்னல்களை 220VAC க்குள் நேரடி அணுகலைத் தவிர்க்க.

அமைக்கும் மெனு

a. ஓசோன் செறிவு கணக்கீடுகளுடன் மதிப்புகளை "திறந்த" மற்றும் "மூடு" இடங்களுக்கு கொண்டு வர பயனர்கள் "வெப்பநிலை இழப்பீடு" அமைக்கலாம்.

b. ஓசோன் செறிவு கணக்கீடுகளுடன் மதிப்புகளை "திறந்த" மற்றும் "மூடு" இடங்களுக்கு கொண்டு வர பயனர்கள் "அழுத்தம் இழப்பீடு" அமைக்கலாம். இந்த கருவி அழுத்தம் டிரான்ஸ்மிட்டர் பம்பிங் மாதிரி மற்றும் செயலில் அழுத்தம் இழப்பீட்டை ஆதரிக்கிறது.

c. பயனர்கள் நிலைமைக்கு ஏற்ப கீழே உள்ள அலகு தேர்வு செய்யலாம்:

கூடுதல் விளக்கம்:

G/NM3 & G/M3 NTP இன் அலகுகள் நிலையான வெப்பநிலையில் ஓசோன் செறிவு (20 ℃ அநேகமாக） மற்றும் நிலையான அழுத்தம் (101.325 kPa) .g/m3 ntp

NTP- இயல்பான வெப்பநிலை மற்றும் அழுத்தம் ， STP- நிலையான வெப்பநிலை மற்றும் அழுத்தம்

ஜி/என்எம் 3 என்பது சர்வதேச வெளிப்பாட்டின் வெளிப்பாடு. காட்சி சர்வதேச நடைமுறையைப் பின்பற்றுகிறது மற்றும் ஜி/என்எம் 3 செறிவின் வெளிப்பாடு பயன்முறையை ஏற்றுக்கொள்கிறது.

மெனு தரவு

அளவுரு மெனுவின் முக்கிய திரையைக் காண்க.

அளவுரு மெனுவில் உள்ள தரவு மதிப்புகள் ஓசோன் அனலைசரின் செயல்திறனை மதிப்பிடுவதற்கு உற்பத்தியாளரின் தொழில்நுட்ப பணியாளர்கள் பயன்படுத்தும் அளவுரு குறிகாட்டிகளுக்கு சமமானவை. இந்த அளவுரு பக்கம் இரட்டை பாதை புற ஊதா உறிஞ்சுதல் ஓசோன் அனலைசரின் பல்வேறு அளவுருக்களைக் காட்டுகிறது, இது ஓசோன் பகுப்பாய்வி சாதாரண கண்டறிதல் மற்றும் காட்சி நிலையில் உள்ளதா என்பதை தீர்மானிக்கப் பயன்படுகிறது.

● UVLED-R: வாயு ஒளி தீவிரம் அளவுருக்கள் இல்லாத நிலையில் எதிர்வினை புற ஊதா ஒளி மூலமாகும்.

● UVLED-M: கண்டறிதல் அறை (ஒளி செல்) வழியாகச் சென்ற பிறகு புற ஊதா ஒளி மூலத்தின் ஒளி தீவிரம் அளவுரு.

L லம்பேர்ட் சட்டம் மற்றும் நிரல் வழிமுறையின் படி ஓசோன் அனலைசரால் பெறப்பட்ட அளவுரு தரவு மதிப்பு தரவு-பூஜ்ஜியம் மற்றும் டேட்டா-ஏபிஎஸ்ஆர் ஆகும்.

கணினி நிலை: "இயல்பான" மற்றும் "பிழை" கருவி அளவுருக்களின் கணக்கீட்டின் படி ஓசோன் பகுப்பாய்வி சாதாரணமாக செயல்பட முடியுமா என்பதை தீர்மானிக்க முடியும்.

The தற்போதைய செறிவில் ஏற்படும் மாற்றங்களின் அடிப்படையில் ஓசோன் வாயு செறிவு சென்சார் தரவை மறுபரிசீலனை செய்யும் பயனரின் திறன் தெலெட்-அளவு.

குறிப்பு விகிதம் தற்போதைய புற ஊதா எல்.ஈ.டி ஒளி மூலத்தின் தீவிரத்தை பிரதிபலிக்கிறது.

குறிப்பு மதிப்பு பூஜ்ஜிய அளவுத்திருத்தத்தின் போது வாயு வழியாக செல்லாமல் புற ஊதா எல்.ஈ.டி ஒளி மூலத்தின் வெளிச்ச தீவிரத்தின் அளவுருவை பிரதிபலிக்கிறது.

தானியங்கி சரிசெய்தல் செயல்பாடு: கருவி பின்னணி பூஜ்ஜிய அளவுத்திருத்தத்தின் போது புற ஊதா எல்.ஈ.டி இன் பிரகாசத்தை (குறிப்பு மதிப்பு) பதிவு செய்யும். புற ஊதா எல்.ஈ.

பிழைத்திருத்த மெனு

பிழைத்திருத்த பயன்முறை மெனு என்பது அடிப்படை அமைப்புகள் மற்றும் அளவுருக்களை சரிசெய்யும். கடவுச்சொல் மெனுவை உள்ளிட பயனர்கள் முயற்சிக்கவில்லை, கடவுச்சொல் பிழை ஒரு குறிப்பிட்ட நேரங்களை எட்டும்போது, ​​கருவி தானாக நீலத் திரையுடன் பூட்டப்படும்.

இந்த செயல்பாட்டு பின்னணி இடைமுகம் மற்றும் அமைப்புகள் "செறிவு குணகம்", "புற ஊதா விளக்கு பிரகாசம்", "4-20MA மதிப்பு", "வெப்பநிலை", "அழுத்தம்", "ஒளிமின்னழுத்த ரிசீவர் அளவுருக்கள்", "திருத்தம் மதிப்பு", "பூஜ்ஜிய மதிப்புக்கு திரும்பு" போன்ற ஓசோன் பகுப்பாய்வியின் அளவுருக்களை மாற்றியமைத்து மாற்றலாம்.

【4】 தொடர்பு வழிமுறைகள்

-20 4-20 எம்ஏ ஒற்றை வெளியீடு

4-20MA சமிக்ஞை வெளியீடு செயலில் உள்ள வெளியீடு ஆகும். பயனர்கள் ஒற்றை சிப் கணினி அல்லது பி.எல்.சி போன்ற தரவு கையகப்படுத்தல் கருவிகளை நேரடியாக அணுகலாம். 4-20MA சமிக்ஞை துறைமுகத்திற்கு ஒருபோதும் மின்னழுத்தத்தை ஏற்ற வேண்டாம்.

● RS-485 தொடர்பு （தேர்வு செயல்பாடு

குறிப்பு: தொடுதிரை காட்சியில் முகவரி அமைப்பு!

● RS-485 தொடர்பு （தேர்வு செயல்பாடு

தகவல்தொடர்பு பயன்முறை ： Modbus-RTU (RS－485)

தகவல்தொடர்பு அளவுருக்கள் ： 9600，8 ， n ， 1

தரவு வடிவம் ： ஹெக்ஸாடெசிமல் பெறுதல், ஹெக்ஸாடெசிமல் அனுப்பு

பதிவு மதிப்பைப் படியுங்கள்:

தரவைத் தரவும்

எழுது பதிவு

திரும்ப மதிப்பு:

7. பராமரிப்பு

இயல்பான பயன்பாட்டில், உண்மையான சேவை வாழ்க்கை தள சூழலைப் பொறுத்தது. திரும்பும் தொழிற்சாலை மூலம் ஒவ்வொரு 18 மாதங்களுக்கும் ஒரு முறை பகுப்பாய்வியை அளவீடு செய்ய பரிந்துரைக்கப்படுகிறது (அளவுத்திருத்தம் இலவசம், பயனர் வருமானம் மற்றும் போக்குவரத்து கட்டணத்தை தாங்குகிறார்). கடுமையான சூழலில், சோதனை தரவின் செல்லுபடியை உறுதிப்படுத்த ஒவ்வொரு 12 மாதங்களுக்கும் ஒரு முறை சென்சாரை அளவீடு செய்ய பரிந்துரைக்கப்படுகிறது. பராமரிப்பு உருப்படிகள் பின்வருமாறு:

(1) உட்கொள்ளும் அமைப்பில் கசிவு உள்ளதா; எரிவாயு இணைப்பு குழாய் அணியப்படுகிறதா; இணைப்பான் கட்டப்பட்டதா என்பது.

(2) மின்சாரம் வழங்கல் வரி மற்றும் சாக்கெட் ஆகியவற்றை தளர்த்தவோ அல்லது உடைக்கவோ இல்லை.

(3) பகுப்பாய்வியின் உள்ளே கசிவு உள்ளதா, ஓசோன் வாயுவை வாசனையடைய முடியுமா.

(4) பிற அசாதாரண பிரச்சினை.

மேலே உள்ள ஏதேனும் சிக்கல் ஏற்பட்டால், தயவுசெய்து உற்பத்தியாளருக்கு விரைவில் தெரிவிக்கவும்.

8. எச்சரிக்கைகள்

ப. உபகரணங்களை பிரித்து ஒன்றுகூடுவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. லேபிள்களை அப்படியே வைத்திருக்க வேண்டும், இல்லையெனில் எந்த உத்தரவாதமும் இருக்காது.

பி. பராமரிப்பு செயல்பட தொழில்முறை நபர் இருக்க வேண்டும்.

சி. தன்னிச்சையாக பிரிக்க வேண்டாம், உபகரணங்களைத் திறக்கும்போது தேவையற்ற சேதத்தைத் தவிர்க்கவும்.

D. உபகரணங்களை சுத்தமாக வைத்திருங்கள், திரையை சொறிவதைத் தடுக்க கடினமான பொருள்களால் திரையைத் தொட வேண்டாம்.

E. மின்சார விநியோகத்தை அணைத்து, உபகரணங்கள் நெருக்கமாக இருக்கும்போது ஈரப்பதத்தைத் தடுக்கவும்.

எஃப். அசாதாரண நிலைமை ஏற்பட்டால், மின்சார விநியோகத்தை அணைத்து, எரிவாயு மூலத்தை உடனடியாக துண்டிக்கவும், தயவுசெய்து உற்பத்தியாளரை சரியான நேரத்தில் தொடர்பு கொள்ளவும்.

9. சேமிப்பு

கருவி 10 ℃～＋ 40 ℃ ，, ஈரப்பதம் 80%ஐத் தாண்டாத சுற்றுப்புற வெப்பநிலையுடன் நன்கு காற்றோட்டமான, உலர்ந்த மற்றும் அரிக்காத சூழலில் சேமிக்கப்பட வேண்டும். 80% க்கு மிகாமல் ஈரப்பதத்துடன் கூடிய மாதிரி வாயு, மற்றும் வாயு வெப்பநிலை 50 ℃～＋ 80 of ஆக இருக்க வேண்டும்.

10. செல்லுபடியாகும்

உற்பத்தியின் வாழ்க்கை மின்னணு சாதனத்தின் வயதான அளவைப் பொறுத்தது. வயதான மின்னணு சாதனத்தை மாற்றிய பிறகு, தயாரிப்பு சாதாரணமாக பயன்படுத்தப்படலாம்.

சோதனை வரம்பு	-3 0-300g/nm3	-2 0-200 கிராம்/என்எம் 3	-1 0-100 கிராம்/என்எம் 3
	-50 0-50 கிராம்/என்எம் 3	-1 0-1000 பிபிஎம்
காட்சி தெளிவுத்திறன்:	□0.01g/m   remark：1mg/L=1g/m3=467ppm
காட்சி அலகு	□ g/nm3 □ mg/nl □%wt
மாதிரி முறை:	□ செயலில் அழுத்தம் மாதிரி □ பம்பிங் மாதிரி
உள்ளடக்க இடைமுகம்:	□ ஓசோன் செறிவு □ வெப்பநிலை இழப்பீடு
	□ அழுத்தம் இழப்பீடு
ஒளி மூல வாழ்க்கை	சுமார் 30000-50000 மணி நேரம்
காட்சி இடைமுகம்:	4.3 அங்குல தொடுதிரை செயல்பாட்டு இடைமுகம்
துணை செயல்பாடு:	வெப்பநிலை மற்றும் அழுத்தம் இழப்பீடு
மாதிரி ஓட்டம்	0.5L ± 0.2L/min
உள்ளீட்டு அழுத்தம்	<0.1MPA
செறிவு பிழை:	<0.3 ％ fs
வரி விலகல்:	<0.2 ％ fs
பூஜ்ஜிய சறுக்கல்	<± 0.3%.fs
மறுமொழி நேரம்:	சமிக்ஞை 0.03 கள், காண்பிப்பது 0.3 எஸ்.
சுற்றுப்புற வெப்பநிலை:	-20 ～ 50
தொடர் இணைப்பின் மாதிரி:	பைபாஸ் மாதிரி 6 (6*4 மிமீ வேகமான முறுக்கு இடைமுகம்) பைபாஸ் மாதிரி 8 (8*6 மிமீ வேகமான முறுக்கு இடைமுகம்)
தொடர்பு முறை	RS-485
வெளியீட்டு முறை	4-20 மா
ரிலே சிக்னல்:	உயர் அலாரம், குறைந்த அலாரம்
மின்சாரம்:	ஏசி 110-220 வி

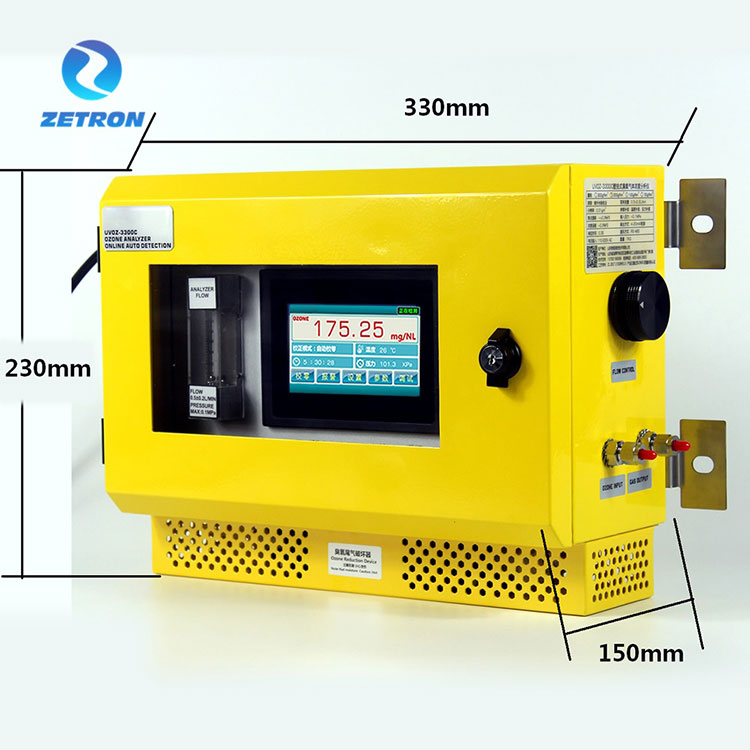

பரிமாணம்	230 மிமீ (உயரம் × × 330 மிமீ (அகலம்) × 150 மிமீ (ஆழம்)
நிலையான உள்ளமைவு:	□ ஆண்டிசெப்டிக் ஃப்ளோமீட்டர் □ வடிகட்டி   □ ஓசோன் வால் வாயு அழிப்பான் □ மாதிரி பம்ப்
